THIẾT KẾ, CHẾ TẠO, THI CÔNG LẮP ĐẶT DÂY CHUYỀN TÁCH DỊCH CHANH DÂY – GIẢI PHÁP TỰ ĐỘNG HÓA TỐI ƯU HIỆU SUẤT

---

Chanh dây (Passiflora edulis) là loại quả có giá trị kinh tế cao nhờ dịch quả giàu acid hữu cơ, vitamin C và các hợp chất thơm đặc trưng ứng dụng rộng rãi trong ngành công nghiệp chế biến đồ uống và xuất khẩu. Tuy nhiên, việc khai thác dịch chanh dây ở quy mô công nghiệp đòi hỏi những giải pháp công nghệ cơ khí chính xác cao. Khó khăn lớn nhất nằm ở cấu trúc sinh học của quả: lớp vỏ ngoài (exocarp) dai và chứa nhiều tannin gây đắng, trong khi hạt chanh dây giòn, dễ vỡ nếu chịu lực tác động không phù hợp, giải phóng dầu béo làm đục và biến đổi hương vị của dịch quả.

Nhận thức rõ thách thức kỹ thuật này, Lộc Phát Autotech đã nghiên cứu, thiết kế và chế tạo thành công Dây chuyền tách dịch chanh dây công nghệ cao. Giải pháp của chúng tôi tích hợp các nguyên lý cơ học hiện đại, điều khiển tự động hóa đồng bộ, giúp tối ưu hóa tỷ lệ thu hồi dịch quả lên đến 98% mà vẫn bảo toàn nguyên vẹn chất lượng tự nhiên của sản phẩm, đáp ứng các tiêu chuẩn xuất khẩu khắt khe nhất như FDA, HACCP và ISO.

Nguyên Lý Vận Hành Và Cấu Trúc Công Nghệ Của Hệ Thống

Dây chuyền tách dịch chanh dây do Lộc Phát Autotech chế tạo vận hành theo một chu trình khép kín liên tục, kiểm soát nghiêm ngặt từ khâu nguyên liệu đầu vào cho đến khi thu hồi dịch quả thành phẩm:

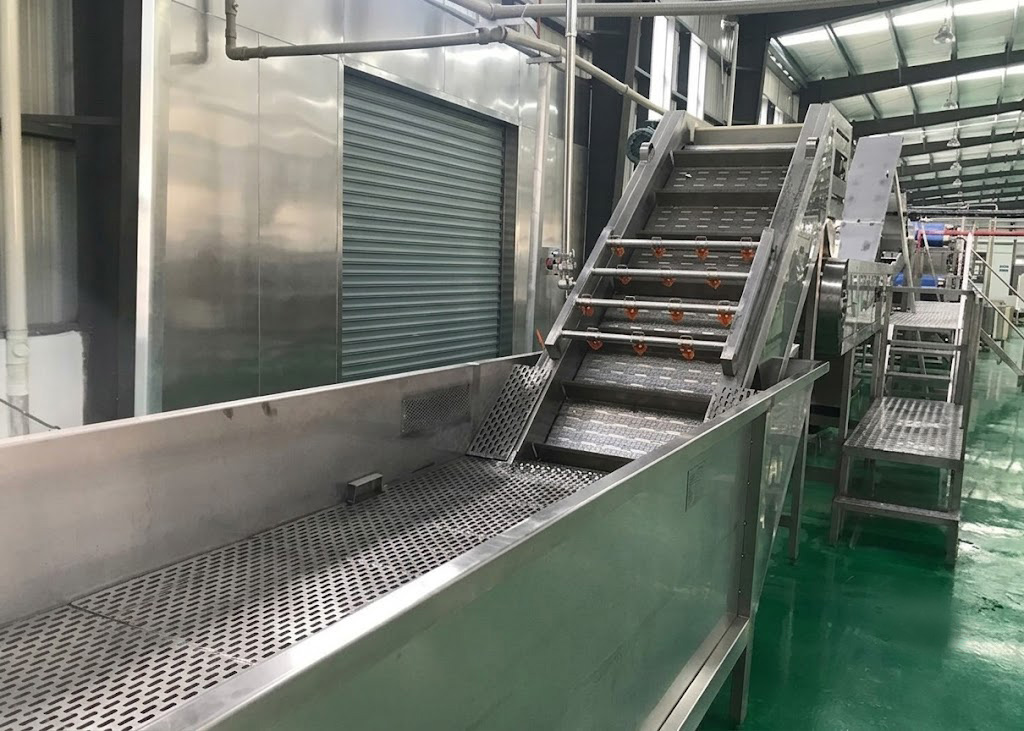

✓ Hệ thống tiếp nhận và rửa quả: Sử dụng công nghệ rửa sục khí kết hợp phun áp lực cao và khử trùng bằng Ozone. Hệ thống này giúp loại bỏ hoàn toàn tạp chất cơ học, bụi bẩn và vi sinh vật bám trên bề mặt vỏ quả mà không làm tổn thương cấu trúc vật lý của chanh dây.

✓ Hệ thống phân loại và định hướng: Quả sau khi rửa được đưa qua băng tải con lăn định hình để phân loại kích thước, đảm bảo quá trình cắt bổ đôi ở công đoạn sau đạt độ chính xác tuyệt đối.

✓ Cơ cấu cắt bổ đôi và tách sơ bộ (Extractor): Đây là trái tim của công nghệ. Quả chanh dây được cắt đôi bằng hệ thống dao đĩa quay tốc độ cao được hiệu chuẩn cơ khí chính xác. Ngay sau khi cắt, quả được dẫn vào lồng ly tâm tốc độ cao. Lực ly tâm định hướng tách phần ruột quả (gồm dịch và hạt) ra khỏi vỏ cứng một cách nhanh chóng, hạn chế tối đa thời gian tiếp xúc giữa dịch quả và vỏ nhằm tránh nhiễm đắng từ tannin có trong vỏ.

✓ Hệ thống chà tách hạt (Pulper & Finisher): Hỗn hợp dịch và hạt sau khi tách khỏi vỏ được chuyển qua máy chà hai cấp. Tại đây, cánh gạt cơ học được bọc nhựa chuyên dụng (thực phẩm) quay với tốc độ được kiểm soát bằng biến tần, ép nhẹ nhàng hỗn hợp vào lưới sàng có kích thước lỗ siêu nhỏ (0.5mm – 0.8mm). Lực chà vừa đủ để tách rời dịch quả ra khỏi hạt mà không làm vỡ lớp vỏ hạt (testa), đảm bảo dịch quả thu được có độ trong suốt cao, không bị lẫn cặn đen hay dầu hạt.

✓ Hệ thống lọc tinh và bài khí (Deaerator): Dịch quả sau chà được đưa qua thiết bị lọc tinh ly tâm để loại bỏ các xơ mịn còn sót lại, sau đó đi qua hệ thống bài khí chân không nhằm loại bỏ các bọt khí oxy hòa tan, ngăn ngừa quá trình oxy hóa, giữ màu sắc tự nhiên và kéo dài thời gian bảo quản.

Thông Số Kỹ Thuật Và Tiêu Chuẩn Chế Tạo Thiết Bị

Để đáp ứng các yêu cầu khắt khe về vệ sinh an toàn thực phẩm và độ bền cơ học trong môi trường acid cao của chanh dây (pH thường từ 2.5 – 3.2), Lộc Phát Autotech áp dụng các tiêu chuẩn kỹ thuật nghiêm ngặt trong thiết kế và chế tạo:

✓ Vật liệu chế tạo: Toàn bộ các chi tiết tiếp xúc trực tiếp với nguyên liệu và dịch quả (bồn chứa, đường ống, cánh chà, lưới sàng, thân máy) được chế tạo bằng thép không gỉ cao cấp SUS316L hoặc SUS304, có khả năng chống ăn mòn hóa học vượt trội. Khung sườn máy sử dụng SUS304 chịu lực tốt, chống rung lắc.

✓ Công nghệ gia công cơ khí: Áp dụng công nghệ cắt laser CNC chính xác cao, các mối hàn được thực hiện bằng công nghệ hàn TIG/Orbital tự động dưới khí bảo vệ Argon, đạt tiêu chuẩn vi sinh (Sanitary Welding), độ nhám bề mặt mối hàn Ra < 0.4 µm, triệt tiêu hoàn toàn các khe hở và điểm chết cơ học nhằm ngăn chặn sự hình thành màng sinh học (biofilm) của vi khuẩn.

✓ Hệ thống điều khiển tự động (PLC/HMI): Tích hợp bộ điều khiển trung tâm PLC (Siemens/Mitsubishi) kết hợp màn hình cảm ứng HMI trực quan. Toàn bộ các thông số vận hành như tốc độ vòng quay ly tâm, lưu lượng nạp liệu, áp suất bài khí, nhiệt độ CIP đều được giám sát và điều chỉnh tự động theo thời gian thực (Real-time monitoring).

✓ Tiêu chuẩn áp dụng: Hệ thống được thiết kế tuân thủ các tiêu chuẩn ASME BPE (Bio Processing Equipment), tiêu chuẩn an toàn thực phẩm ISO 22000:2018, HACCP và các quy chuẩn kỹ thuật quốc gia TCVN về chế tạo máy thực phẩm.

Ưu Điểm Vượt Trội Của Dây Chuyền Tách Dịch Chanh Dây Lộc Phát Autotech

Sản phẩm dây chuyền công nghệ của chúng tôi sở hữu những đặc tính ưu việt, mang lại lợi thế cạnh tranh lớn cho doanh nghiệp chế biến:

✓ Tối ưu hóa hiệu suất thu hồi: Nhờ cơ chế ly tâm kết hợp chà cánh gạt đa cấp được tính toán mô phỏng động học lưu chất kỹ lưỡng, tỷ lệ thu hồi dịch quả đạt tối đa, hàm lượng dịch còn bám lại trên vỏ và hạt ở mức thấp nhất (< 2%).

✓ Bảo toàn chất lượng cảm quan tuyệt hảo: Công nghệ tách ly tâm nhanh giúp dịch quả không bị nhiễm đắng từ vỏ, không bị vỡ hạt, giữ nguyên màu vàng cam tự nhiên và hương thơm nồng nàn đặc trưng của chanh dây.

✓ Tích hợp hệ thống CIP (Clean-In-Place) tự động: Dây chuyền được thiết kế thông minh với các đầu phun spray ball xoay 360 độ bố trí tại mọi vị trí xung yếu, cho phép vệ sinh tự động bằng hóa chất và nước nóng mà không cần tháo dỡ thiết bị, tiết kiệm thời gian và đảm bảo vô trùng tuyệt đối giữa các mẻ sản xuất.

✓ Tiết kiệm năng lượng và nhân công: Với mức độ tự động hóa toàn phần từ khâu nạp liệu đến ra thành phẩm, dây chuyền chỉ cần từ 2 – 3 nhân công vận hành giám sát hệ thống, giảm thiểu tối đa chi phí nhân công trực tiếp.

Quy Trình Thiết Kế, Chế Tạo Và Lắp Đặt Trọn Gói

Lộc Phát Autotech áp dụng quy trình làm việc chuyên nghiệp, chuẩn hóa qua 5 bước nghiêm ngặt để bàn giao một hệ thống hoàn hảo nhất cho khách hàng:

Bước 1: Khảo sát và Phân tích yêu cầu: Tiếp nhận thông tin về công suất mong muốn (1 tấn/giờ, 3 tấn/giờ, 5 tấn/giờ…), đặc tính nguyên liệu vùng miền, mặt bằng nhà xưởng và các yêu cầu đặc thù về công nghệ của chủ đầu tư.

Bước 2: Thiết kế kỹ thuật 3D: Đội ngũ kỹ sư cơ khí và tự động hóa của Lộc Phát Autotech tiến hành dựng mô hình 3D chi tiết toàn bộ hệ thống trên phần mềm chuyên dụng, mô phỏng dòng chảy của dịch và bố trí layout tối ưu hóa diện tích nhà xưởng.

Bước 3: Chế tạo tại xưởng: Tiến hành gia công cơ khí chính xác các module thiết bị tại nhà máy của Lộc Phát Autotech dưới sự giám sát chặt chẽ của bộ phận QC (Quality Control), kiểm tra áp lực đường ống, thử tải tĩnh của các kết cấu cơ khí.

Bước 4: Thi công, lắp đặt tại nhà máy: Đội ngũ kỹ sư cơ điện giàu kinh nghiệm trực tiếp triển khai lắp đặt hệ thống thiết bị, kết nối đường ống vi sinh, đấu nối tủ điện động lực và điều khiển tại nhà máy của khách hàng.

Bước 5: Chạy thử (Commissioning), chuyển giao công nghệ và Đào tạo: Tiến hành chạy thử nghiệm không tải và có tải với nguyên liệu thực tế, hiệu chuẩn các thông số tối ưu. Đào tạo vận hành chi tiết cho đội ngũ kỹ thuật của chủ đầu tư, bàn giao tài liệu hướng dẫn vận hành (SOP) và quy trình bảo dưỡng định kỳ.

Lộc Phát Autotech – Đối Tác Công Nghệ Uy Tín Hàng Đầu

Với năng lực cốt lõi về cơ khí chế tạo máy thực phẩm và giải pháp tự động hóa tích hợp, Lộc Phát Autotech tự hào là người bạn đồng hành tin cậy của các doanh nghiệp chế biến nông sản tại Việt Nam. Chúng tôi cam kết mang lại những giá trị thực chất nhất cho khách hàng thông qua chính sách bảo hành dài hạn lên tới 24 tháng, dịch vụ bảo trì định kỳ chuyên nghiệp và hỗ trợ kỹ thuật 24/7 nhằm đảm bảo dây chuyền sản xuất của quý khách luôn vận hành liên tục, ổn định và đạt hiệu suất kinh tế cao nhất.

Quý khách hàng có nhu cầu tư vấn chuyên sâu, khảo sát mặt bằng và nhận báo giá chi tiết về giải pháp Dây chuyền tách dịch chanh dây tự động, xin vui lòng liên hệ trực tiếp với chúng tôi qua website chính thức: https://locphatautotech.com/ để được phục vụ tốt nhất bởi đội ngũ chuyên gia hàng đầu.
