Sơ Đồ kết nối HMI Weintek với PLC S7 200

Công ty Tự Động Hoá Lộc Phát xin gửi tới quý khách hàng hướng dẫn kết nối HMI Weintek với PLC s7 200 bằng hình ảnh do công ty biên soạn. Mọi thắc mắc cũng như thông tin cần thêm quý khách hàng có thể liên lạc theo thông tin ở dưới trang web cho công ty để được hỗ trợ

1. Kết nối phần cứng:

– PLC s7 200 cn hỗ trợ cổng kết nối truyền thông RS485 ngay trên CPU, ngoài ra người dùng có thể sử dụng những phương thức truyền thông khác khi dùng thêm module truyền thông.

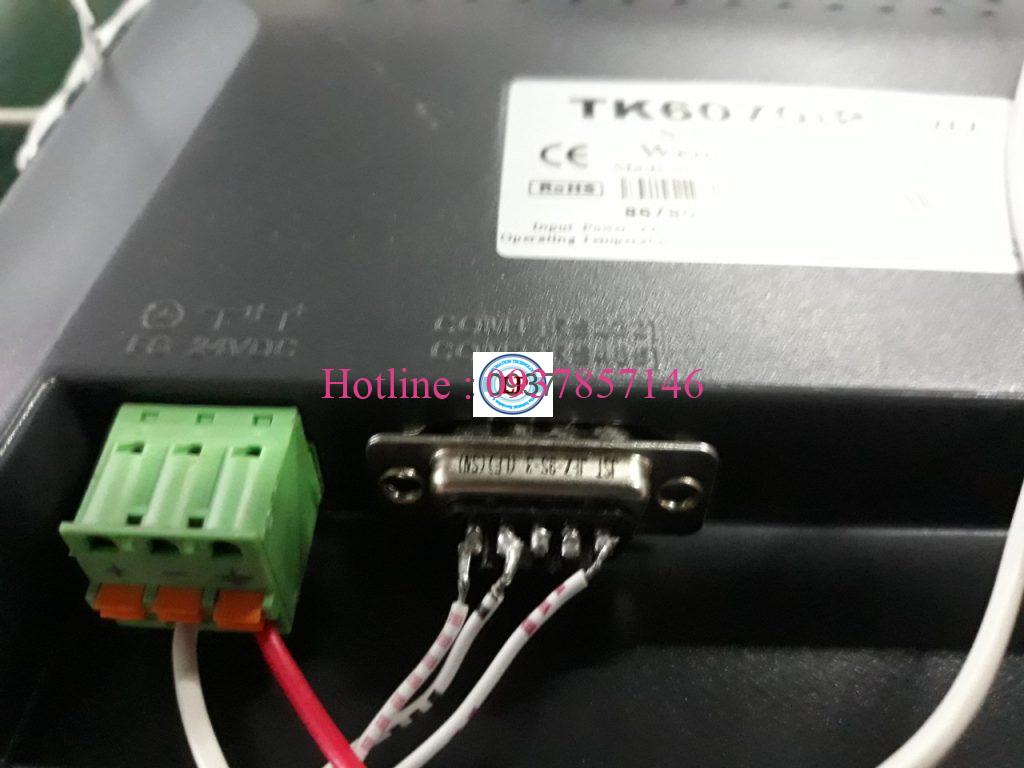

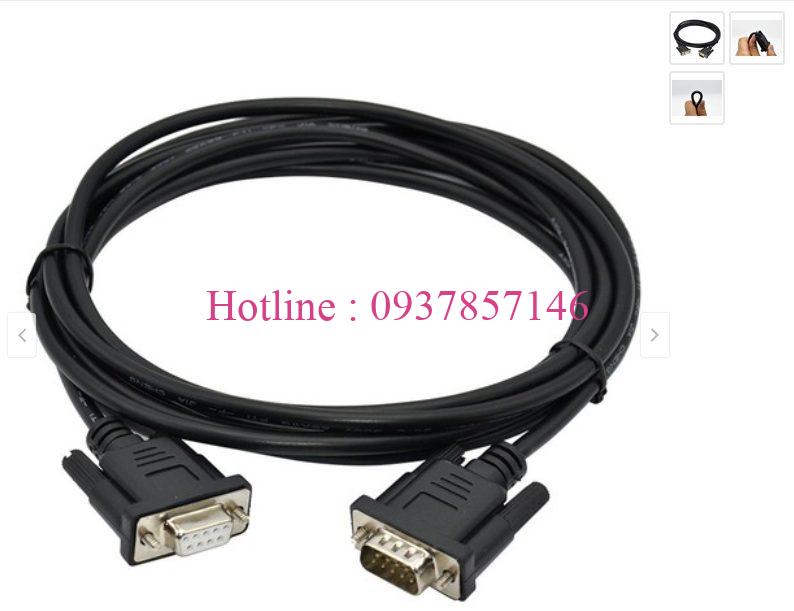

– Để kết nối PLC FX2N với HMI Weintek, ta sử dụng cáp kết nối TK6070-S7200 . Vui lòng liên hệ công ty để được báo giá về cáp kết nối HMI Weintek với PLC

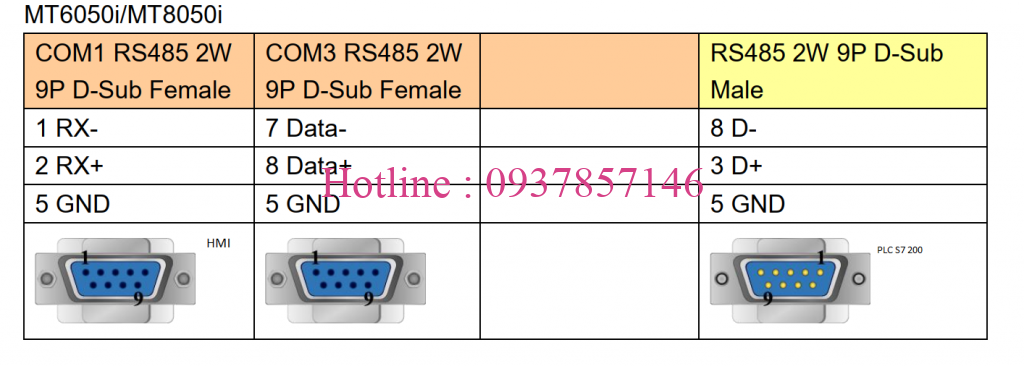

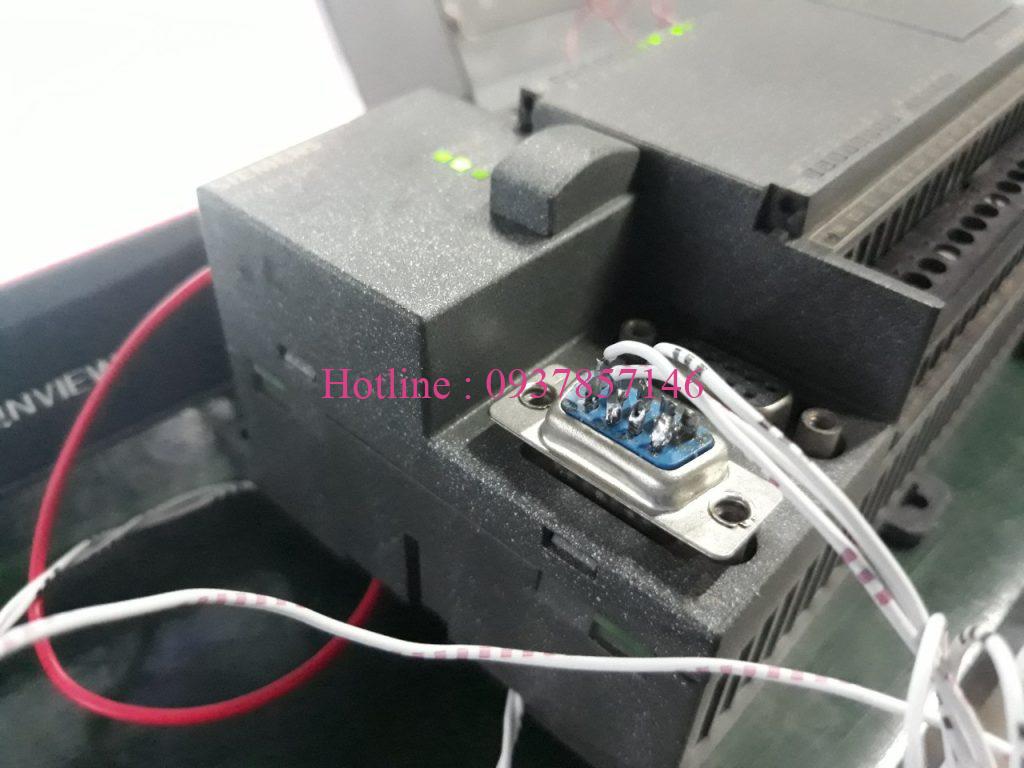

Sơ Đồ kết nối HMI Weintek với PLC S7 200.

2. Chương trình PLC:

Để kiểm tra kết nối giữa PLC siemens và HMI Weintek đã thành công hay chưa, ta viết một đoạn chương trình ngắn để kiểm tra. Download chương trình xuống PLC.

3. Thiết lập kết nối và viết chương trình trên HMI:

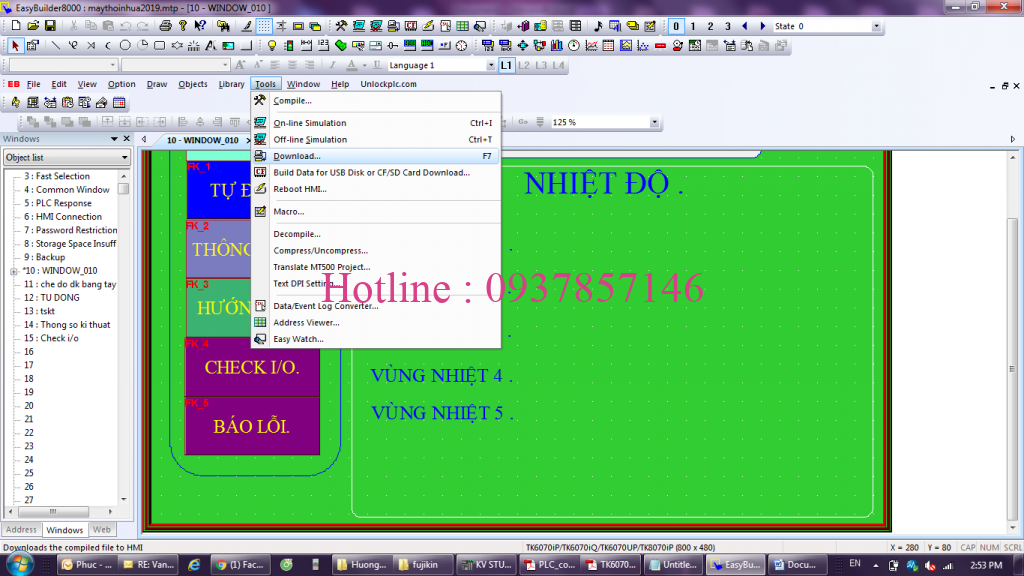

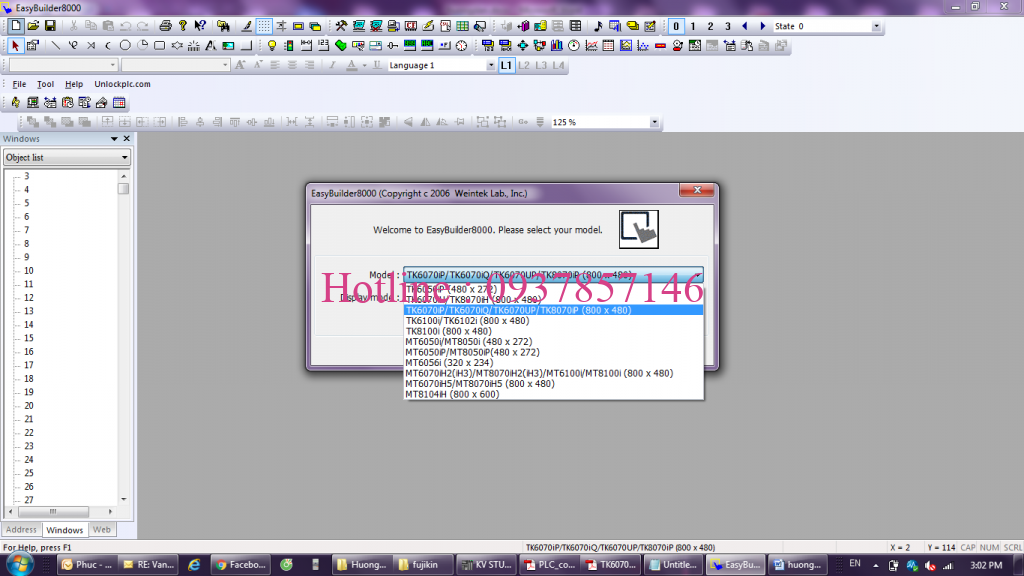

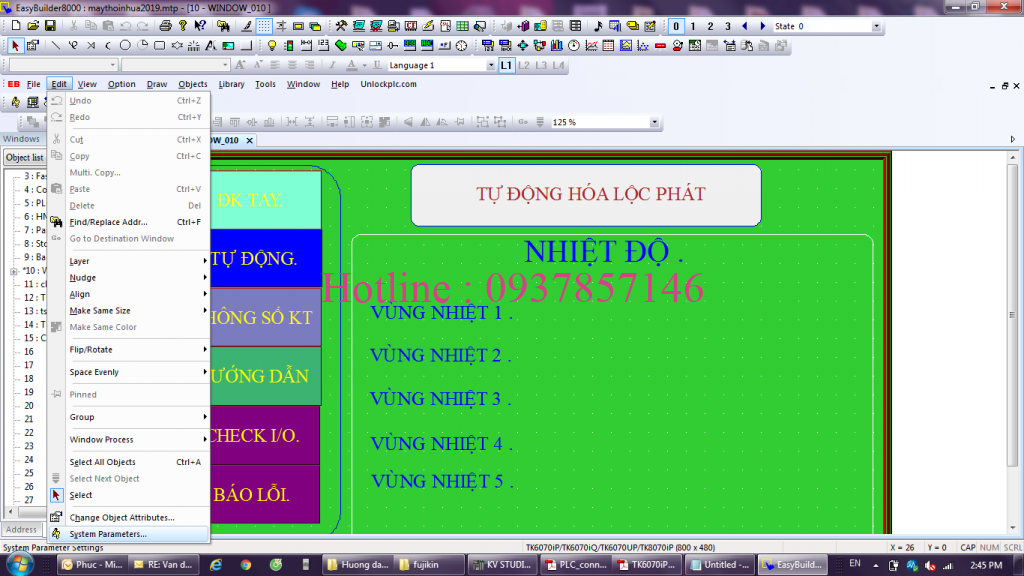

– Mở phần mềm Easy Builder 8000 lên, chọn New để cấu hình tạo chương trình mới.

• Cấu hình paramater.

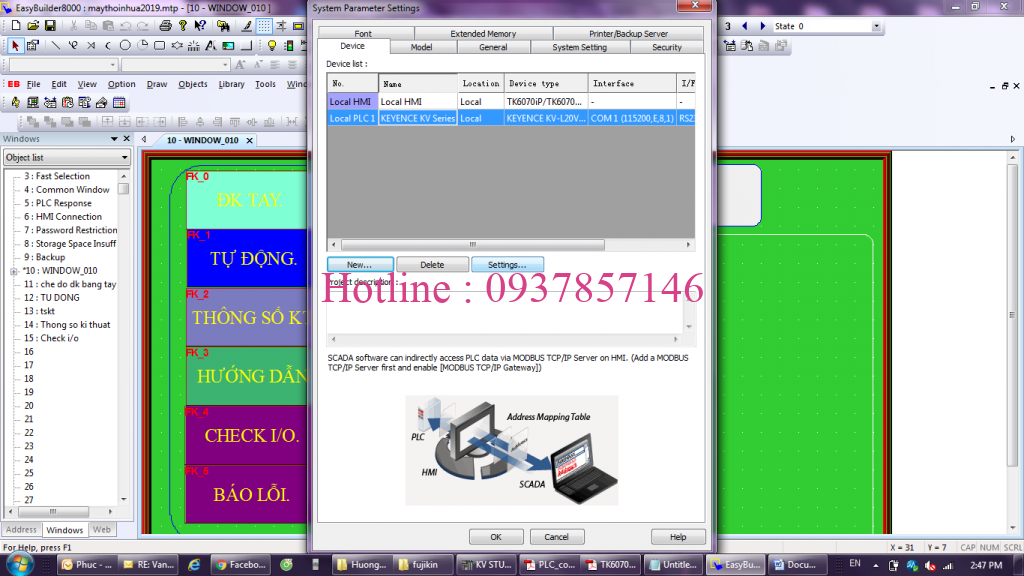

– Nhấn OK, cửa sổ cài đặt hệ thống hiện lên.

– Tại giao diện thiết lập kết nối, chọn tên PLC ở PLC Type.

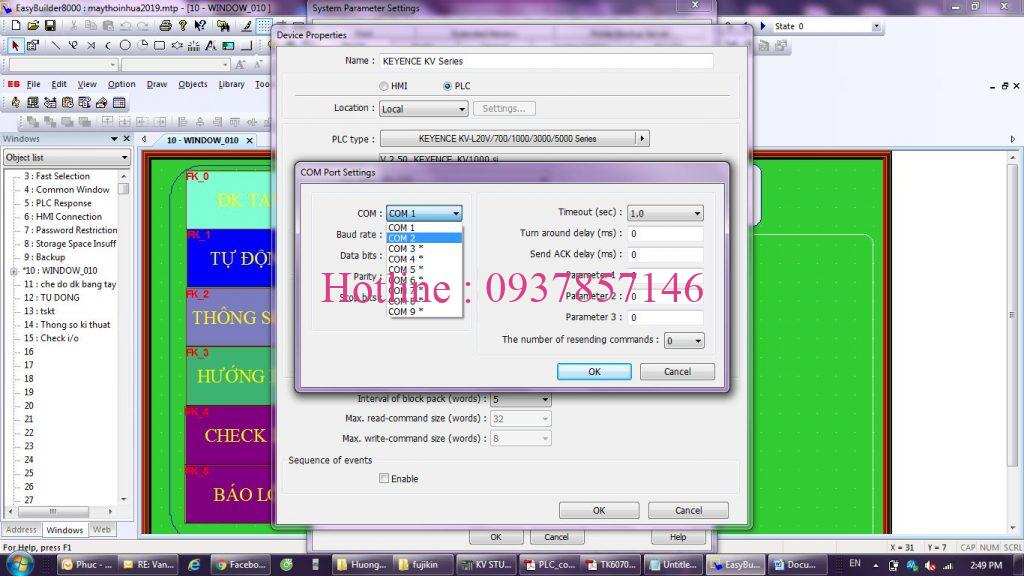

Phương thức truyền thông I/F là RS-485 2W (tương đương với RS422)

COM là COM2.

Nhấn OK để hoàn thành

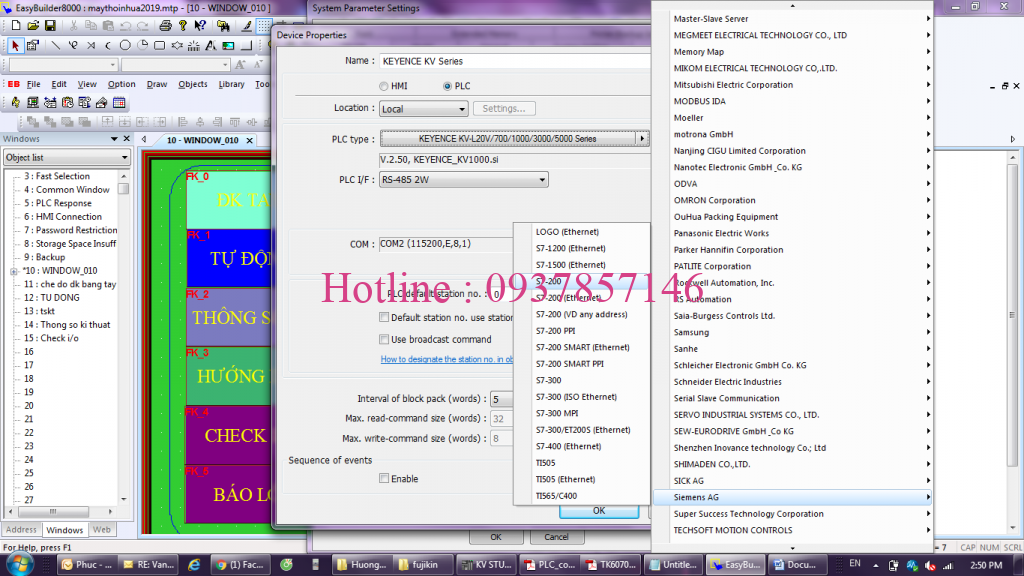

• Chon PLC S7 200

– Nạp chương trình xuống HMI để kiểm tra.

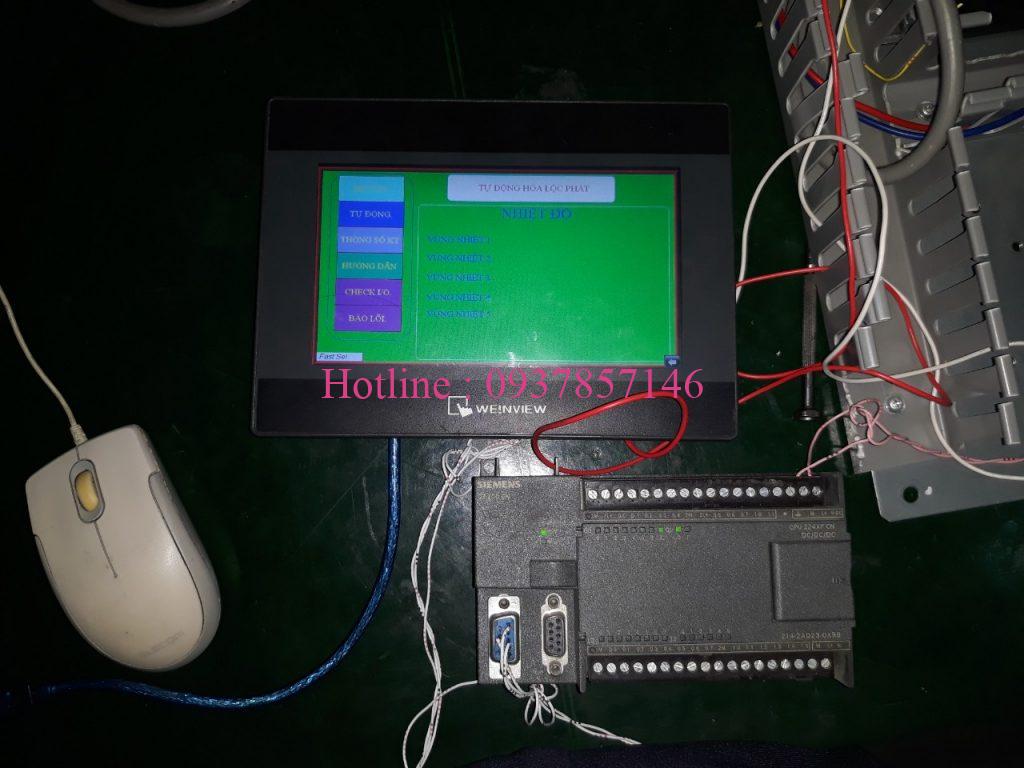

– Vậy công ty TNHH Tự động hóa Lộc phát đã hướng dẫn kết nối thành công giữa PLC s7 200 và HMI Weintek. Mọi thắc mắc khác vui lòng liên hệ theo thông tin dưới trang web để được hỗ trợ.
