Trục Vít Me: Cấu Tạo, Phân Loại, Ứng Dụng, Hệ Thống Cấp Chính Xác Và Tiêu Chí Lựa Chọn

Trong thiết kế cơ khí tự động hóa, chuyển đổi chuyển động quay thành tịnh tiến với độ chính xác cao là yêu cầu phổ biến đối với các hệ thống định vị. Trục vít me là cơ cấu truyền động tiêu chuẩn được sử dụng để đáp ứng yêu cầu này.

Bài viết phân tích cấu tạo, phân loại theo cơ chế ma sát và các tiêu chí lựa chọn thông số, làm cơ sở để tối ưu hóa hệ thống truyền động tuyến tính trong thực tế.

↑ Về đầu trang

1. Trục Vít Me Là Gì? Bản Chất Và Vai Trò Trong Cơ Khí Chính Xác

Trục Vít Me (tiếng anh: Power Screw) là một cơ cấu truyền động cơ khí được thiết kế để chuyển đổi chuyển động quay thành chuyển động tịnh tiến (hoặc ngược lại). Hệ thống bao gồm hai thành phần chính: trục vít có biên dạng ren xoắn ốc bên ngoài và cụm đai ốc ăn khớp theo phương dọc trục. Khi trục quay, đai ốc cùng các chi tiết cơ khí gắn liền (như bàn máy, đầu gia công hoặc cơ cấu chấp hành) sẽ dịch chuyển thẳng dọc theo chiều dài trục.

Trong các hệ thống máy CNC, dây chuyền tự động hóa và các thiết bị định vị công nghiệp, trục vít me đóng vai trò là xương sống của các trục tuyến tính (Axes X, Y, Z). Linh kiện này chịu trách nhiệm trực tiếp trong việc:

• Định vị chính xác: hành trình dịch chuyển đạt biên độ sai số cực nhỏ, thường tính bằng micron (µm).

• Truyền lực và chịu tải: tiếp nhận mô-men xoắn từ động cơ và chuyển hóa thành lực đẩy hoặc lực kéo dọc trục để thắng tải trọng của cơ cấu máy.

• Duy trì độ cứng vững: giảm thiểu tối đa hiện tượng rơ lắc, dao động trong suốt quá trình vận hành liên tục dưới tải trọng động cao.


2. Phân Loại Trục Vít Me: Cấu Trúc, Cơ Chế Ma Sát Và Ứng Dụng

Tùy thuộc vào cơ chế ma sát tiếp xúc giữa bề mặt ren của trục và đai ốc, hệ thống trục vít me được phân thành hai dòng chủ lực, phục vụ cho các yêu cầu kỹ thuật và phân khúc tải trọng khác nhau.

2.1. Trục Vít Me Trượt (Lead Screw / Acme Screw)

• Cơ chế hoạt động: sử dụng biên dạng ren hình thang (Acme thread) hoặc ren vuông, vận hành dựa trên nguyên lý ma sát trượt. Bề mặt ren của trục vít cọ xát trực tiếp với bề mặt ren của đai ốc (thường được chế tạo từ đồng thau hoặc các loại nhựa kỹ thuật có hệ số ma sát thấp như POM, PTFE).

• Đặc tính kỹ thuật:

  • Cấu trúc cơ khí đơn giản, chi phí chế tạo và thay thế kinh tế.

  • Có khả năng tự hãm cơ học (self-locking) tốt tại các góc xoắn nhỏ, giúp giữ cố định tải trọng khi ngắt nguồn động lực mà không cần phanh phụ trợ.

  • Hiệu suất cơ học thấp (thường dao động từ 30% đến 50%) do tổn thất năng lượng lớn vì ma sát trượt.

  • Sinh nhiệt đáng kể và chịu hiện tượng mài mòn cao khi vận hành ở tốc độ cao hoặc liên tục.

• Phân loại theo biên dạng ren:

  • Ren hình thang (Trapezoidal / Acme Thread): Biên dạng góc nghiêng phổ biến nhất, chịu lực tốt và dễ chế tạo.

  • Ren vuông (Square Thread): Hiệu suất truyền lực cao hơn nhưng khó gia công và độ bền mòn kém hơn.

  • Ren răng cưa (Sawtooth Thread): Chuyên dùng cho các cơ cấu chịu tải trọng theo một hướng duy nhất (như máy ép, kích nâng).

• Ứng dụng thực tế: Phù hợp cho các cơ cấu nâng hạ tải trọng trung bình, bàn kẹp định vị thủ công, máy cắt khổ nhỏ hoặc các ứng dụng không yêu cầu tốc độ dịch chuyển cao và tần suất hoạt động liên tục.

2.2. Trục Vít Me Bi (Ball Screw)

• Cơ chế hoạt động: Đại diện cho công nghệ truyền động tuyến tính tiên tiến, sử dụng hàng loạt viên bi thép tuần hoàn nằm trong rãnh ren giữa trục vít và đai ốc. Cơ chế này chuyển đổi hoàn toàn ma sát trượt thành ma sát lăn.

• Đặc tính kỹ thuật:

  • Hiệu suất cơ học cực kỳ cao, đạt từ 90% đến 95%, giảm thiểu tối đa tổn thất năng lượng và hiện tượng phát sinh nhiệt.

  • Triệt tiêu hoàn toàn hoặc giảm thiểu tối đa độ rơ dọc trục (zero backlash / preload), đảm bảo độ cứng vững cao.

  • Cho phép vận hành ở tốc độ cao với độ chính xác định vị đạt cấp độ micron (μm) và tuổi thọ vận hành lâu dài.

• Phân loại theo phương pháp chế tạo:

  • Vít me bi cán (Rolled Ball Screw): Ren được tạo bằng phương pháp cán nguội, chi phí kinh tế, đáp ứng cấp độ chính xác phổ thông (C7 đến C10).

  • Vít me bi mài (Ground Ball Screw): Ren được gia công mài chính xác cao, bề mặt tinh xảo, đạt cấp chính xác siêu cao (C0 đến C5) cho máy CNC cao cấp và thiết bị đo lường.

• Phân loại theo kết cấu đai ốc và khử độ rơ:

  • Đai ốc đơn (Single Nut): Cấu trúc gọn gàng, tối ưu không gian lắp đặt.

  • Đai ốc đôi (Double Nut): Sử dụng cơ cấu điều chỉnh dôi tải để triệt tiêu hoàn toàn độ rơ dọc trục (Zero Backlash), tối ưu hóa độ cứng vững.

• Ứng dụng thực tế: Là tiêu chuẩn không thể thiếu trong các trung tâm gia công CNC đa trục, robot công nghiệp tốc độ cao, thiết bị lắp ráp linh kiện điện tử (SMT) và các hệ thống tự động hóa đòi hỏi độ lặp lại và độ chính xác tuyệt đối.

3. Hệ Thống Cấp Chính Xác Của Trục Vít Me (Accuracy Grades)

Trong các thông số kỹ thuật của trục vít me, cấp chính xác (Accuracy Grade) là tiêu chuẩn định lượng mức độ sai số giữa hành trình lý thuyết và hành trình thực tế của đai ốc trên một khoảng chiều dài nhất định. Theo tiêu chuẩn quốc tế (như ISO, JIS), cấp chính xác của trục vít me được phân định rõ ràng thành các dải từ siêu chính xác đến phổ thông, ký hiệu từ C0 đến C10 (hoặc các cấp độ tương đương tùy nhà sản xuất như Hiwin, THK).

Hệ thống cấp chính xác này được kiểm soát dựa trên hai thông số cốt lõi:

• Sai số hành trình tích lũy trên toàn chiều dài (ep​): Thể hiện độ lệch tuyến tính của trục trên tổng hành trình làm việc.

• Biên độ dao động hành trình trên một vòng quay (vu): Thể hiện độ ổn định bước ren khi đai ốc di chuyển qua từng đoạn ngắn.

👉🏼 Phân Loại Chi Tiết Các Cấp Chính Xác

• Nhóm Cấp Siêu Chính Xác (C0, C1, C2):

  • Đặc điểm: Biên độ sai số cực kỳ nhỏ, dung sai tính bằng phần nghìn của milimet (sub-micron). Quá trình gia công, mài tinh và kiểm soát nhiệt độ phòng đo lường đòi hỏi công nghệ cực kỳ khắt khe.

  • Ứng dụng: Máy đo tọa độ (CMM), máy gia công quang học, thiết bị chế tạo chất bán dẫn và các hệ thống định vị khoa học chuyên sâu.

• Nhóm Cấp Chính Xác Cao (C3, C5):

  • Đặc điểm: Sai số hành trình cực thấp, đảm bảo độ lặp lại và độ cứng vững xuất sắc khi vận hành ở tốc độ cao dưới tải trọng động.

  • Ứng dụng: Trung tâm gia công CNC đa trục (phay, tiện cao cấp), máy cắt dây EDM chính xác, robot công nghiệp đòi hỏi quỹ đạo chuyển động khắt khe.

• Nhóm Cấp Thương Mại / Phổ Thông (C7, C8, C10):

  • Đặc điểm: Biên độ sai số nằm trong giới hạn công nghiệp phổ thông, sử dụng phương pháp chế tạo cán nguội (rolled) giúp tối ưu hóa chi phí sản xuất.

  • Ứng dụng: Các cơ cấu tự động hóa chung, máy khắc gỗ CNC, bàn nâng hạ kỹ thuật, máy cắt khổ lớn hoặc các hệ thống không yêu cầu định vị tuyến tính dưới mức micron.

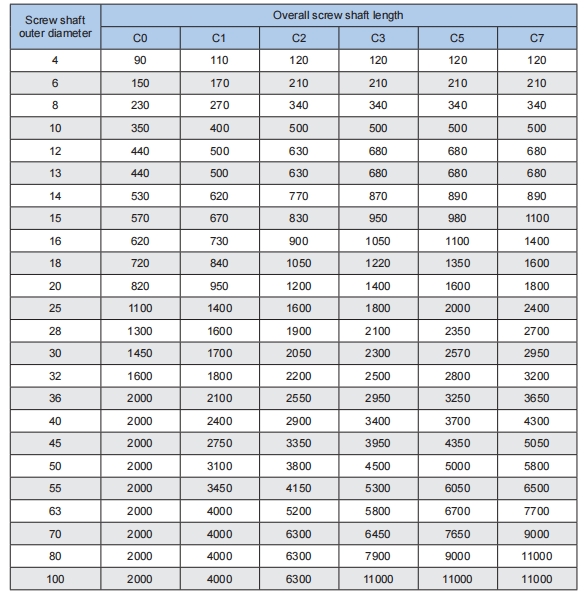

Bảng 3.1. Giới hạn chiều dài toàn phần tối đa của trục vít me bi theo đường kính danh nghĩa và cấp chính xác.

4. Các Tiêu Chí Cốt Lõi Khi Lựa Chọn Trục Vít Me

Quá trình tính toán và lựa chọn trục vít me cần tuân thủ nghiêm ngặt các thông số kỹ thuật để đảm bảo độ bền cơ học, tránh hiện tượng uốn võng, quá tải hoặc sai số định vị trong quá trình vận hành. Các kỹ sư cần cân nhắc các yếu tố chủ chốt sau:

• Đường kính trục và chiều dài hành trình: Tỷ lệ giữa chiều dài và đường kính (độ mảnh) là yếu tố quyết định hiện tượng uốn võng (buckling) hoặc cộng hưởng rung động (critical speed) khi trục quay ở tốc độ cao. Trục có chiều dài lớn bắt buộc phải tăng đường kính hoặc sử dụng cơ cấu gối đỡ đầu trục phù hợp.

• Bước ren (Lead / Pitch): Là khoảng cách tịnh tiến của đai ốc sau một vòng quay hoàn chỉnh của trục vít. Bước ren quyết định trực tiếp đến tốc độ di chuyển tuyến tính và mô-men xoắn yêu cầu của động cơ.

• Khả năng chịu tải (Dynamic & Static Load Rating): Phải tính toán chính xác tổng tải trọng tác dụng lên trục (bao gồm trọng lượng bản thân cơ cấu, lực cắt gọt hoặc lực đẩy trong quá trình làm việc) để chọn đúng cấp chịu tải động (Ca) và tĩnh (Co).

• Định mức cấp chính xác vận hành: Dựa trên yêu cầu dung sai của chi tiết gia công và biên độ sai số cho phép của toàn hệ thống (đã được định nghĩa tại Mục 3) để ấn định dải cấp chính xác tương thích, giúp bài toán tối ưu hóa giữa hiệu năng và chi phí đầu tư.

5. Tổng Kết Và Giải Pháp Cung Cấp Thiết Bị

Trục vít me, đặc biệt là dòng vít me bi, đóng vai trò là huyết mạch trong các hệ thống truyền động tuyến tính của ngành cơ khí tự động hóa hiện đại. Việc nắm vững bản chất kỹ thuật, phân biệt rõ cơ chế hoạt động giữa vít me trượt và vít me bi, cùng với việc tính toán chuẩn xác các thông số hình học là chìa khóa để kiến tạo nên những cỗ máy vận hành ổn định, bền bỉ và chính xác.

Là đơn vị đồng hành tin cậy trong lĩnh vực kỹ thuật và tự động hóa, Lộc Phát Autotech chuyên phân phối và cung cấp các dòng sản phẩm trục vít me, đai ốc chính hãng từ các thương hiệu hàng đầu thế giới như Hiwin, THK, SKF, IKO,… đáp ứng toàn diện mọi tiêu chuẩn khắt khe cho các dự án chế tạo máy tại Việt Nam.
